Artikkelinro:
361547427994
Käyttöalue

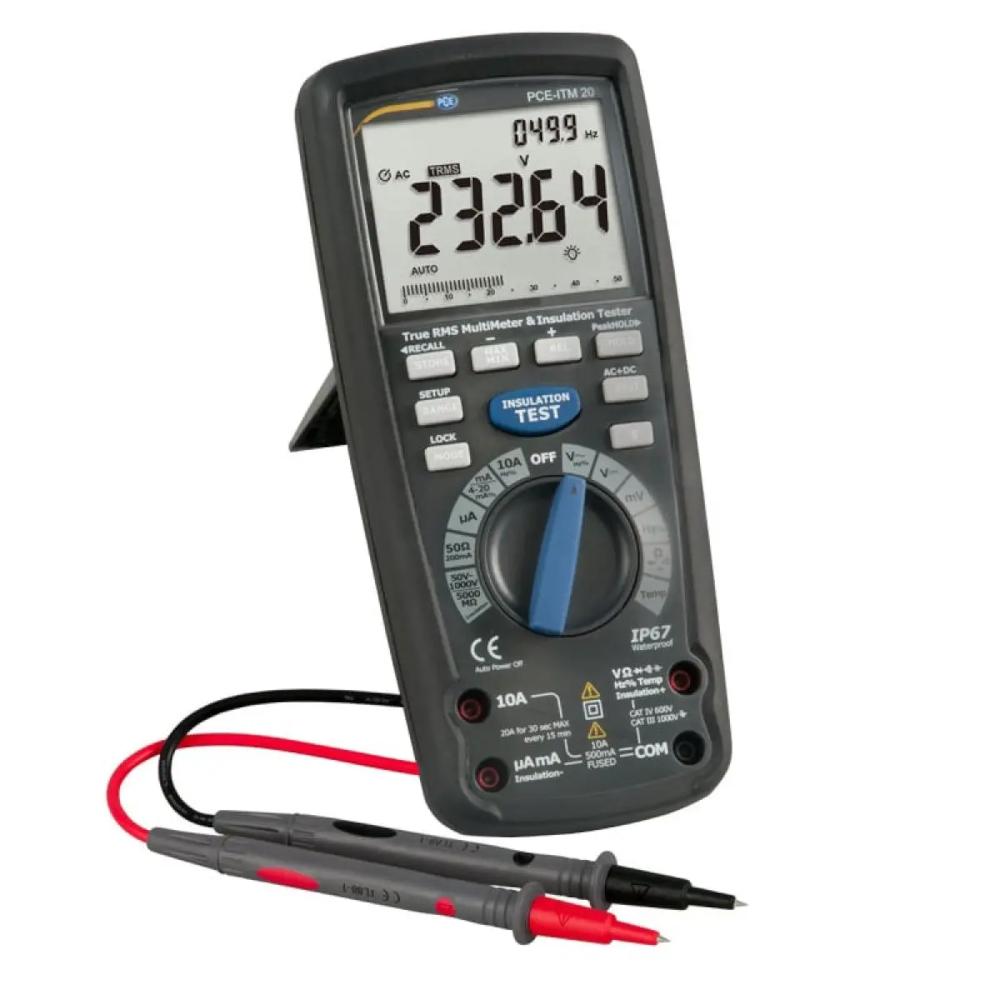

- Eristysvastusmittarilla varustettu PCE-ITM 20 -yleismittari soveltuu sähköisiin mittauksiin sekä sähkölaitteiden, kaapeleiden ja komponenttien eristysvastusten tarkastamiseen. Sitä käytetään erityisesti huoltotöissä, kunnossapidossa, vianetsinnässä ja sähkölaitteiden tarkastuksessa.
- Integroidulla eristysvastusmittarilla varustettu PCE-ITM 20 -yleismittari yhdistää digitaalisen yleismittarin toiminnot mahdollisuuteen mitata eristysvastuksia. Jännitteen, virran ja vastuksen mittaamisen lisäksi voidaan mitata myös taajuuksia ja kapasitansseja. Mukana toimitettavan termoelementin avulla voidaan suorittaa myös lämpötilamittauksia.
- Automaattinen mittausalueen valinta (Autorange) säätää mittausalueen kullekin mittaussuureelle sopivaksi ja helpottaa laitteen käyttöä.
- Suuri taustavalaistu LCD-näyttö mahdollistaa mittausarvojen selkeän esittämisen myös heikossa valaistuksessa.
- Integroitu eristysvastusmittari mahdollistaa eristysmittaukset jopa 1000 V:n testijännitteellä ja mittaa eristysvastuksia 5000 MΩ (5 GΩ) saakka.
- Lisäksi voidaan määrittää polarisaatioindeksi (PI) ja dielektrinen absorptiosuhde (DAR) sähkökomponenttien eristystilan arvioimiseksi.
- Sisäinen mittausarvomuisti mahdollistaa tallennettujen arvojen säilyttämisen. Arvot voidaan kutsua myöhemmin suoraan näytölle ja dokumentoida jatkoanalyysia varten.
- Mittaustoiminnot - HOLD, MIN, MAX, Peak-Hold
- Taajuus - 50 ... 1000 Hz
- Näytön tyyppi - Taustavalaistu LCD
- Mittausnopeus - 10 Hz
- Tallennusväline - Sisäinen muisti
- Muistikapasiteetti - 999 arvoa
- Tallennusväli alkaen - 0 s
- Tallennusväli asti - 255 s
- Standardi(t) - EN 61010-1, IEC 61010-1 osa 2 (2001), UL 61010-1 osa 2 (2004), CAN/CSA C22.2 No 6110-1 osa 2 (2004), UL 61010B-2-031 osa 1 (2003)
- Automaattinen virrankatkaisu - 15 min
- Käyttökorkeus - maks. 2000 m merenpinnasta
- Kaistanleveys - 50 ... 1000 Hz
- Turvallisuusstandardi - CAT IV 600 V, CAT III 1000 V
- Sulake/sulakkeet - mA, µA: 0,5 A / 1000 V keraaminen nopea ja A: 10 A / 1000 V keraaminen nopea
- Herkkyys - 0,8 Vrms min @ 20% ... 80 % pulssisuhde 100 kHz
- Dioditestaus - Testivirta 0,9 mA
- Tyhjäkäyntijännite - 2,8 V
- Valikkokieli - Englanti (US), englanti (GB)
- Suojausluokka (laite) - IP67
- Akku/paristo - 6 x 1,5 V AA-paristo, alkali-mangaani
- Kapasiteetti - 3000 mAh
- Käyttöolosuhteet - 5 ... 40 °C, 0 ... 80 % suht. kosteus
- Varastointiolosuhteet - 20 ... 60 °C, 0 ... 80 % suht. kosteus
- Mitat ( P x L x K ) 220 x 95 x 50 mm
- Paino - 720 g
- TOIMITUSSISÄLTÖ - 1 x Yleismittari / TRMS-yleismittari PCE-ITM 20
- 1 x Mittausjohtopari
- 1 x Hauileukaliitin johdolla
- 1 x Adapteri termoelementeille
- 1 x K-tyypin termoelementti
- 6 x 1,5 V AA-paristoa
- 1 x Käyttöohje
