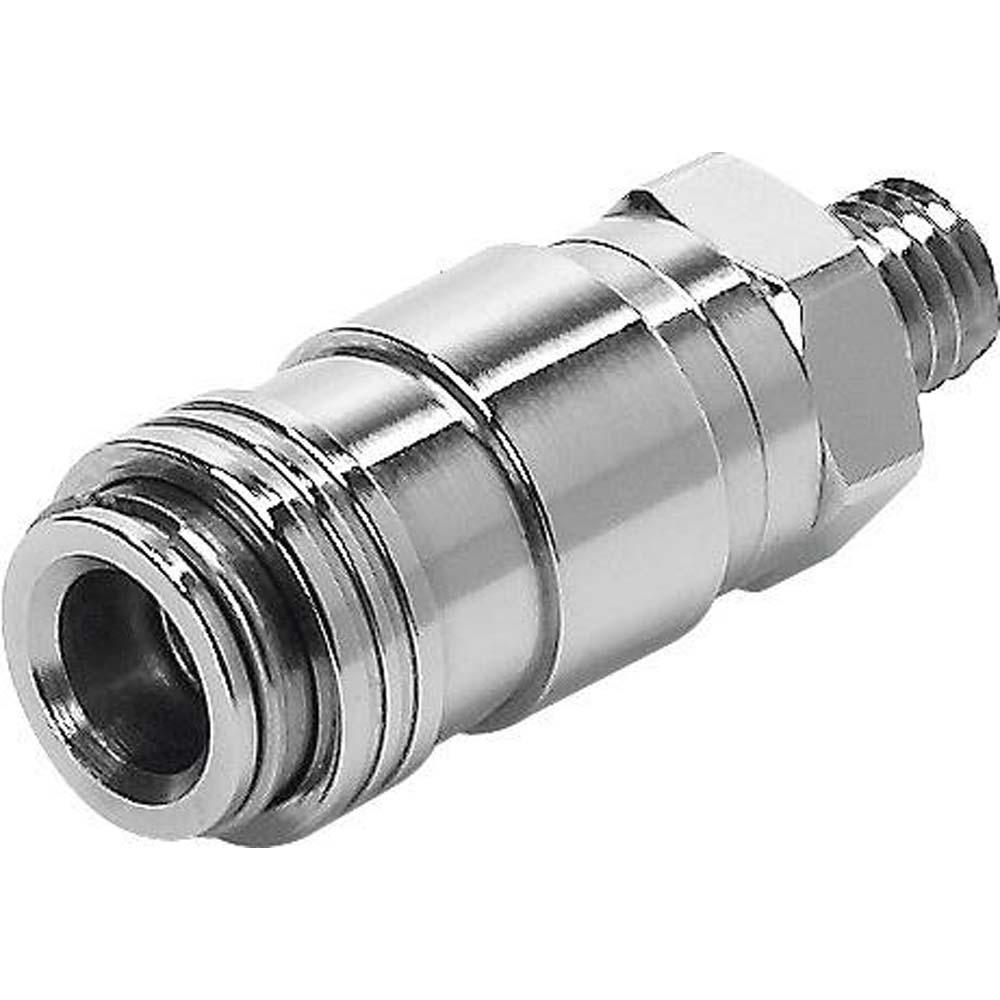

FESTO - Kytkinmuhvi KD2-M5-A - Messinki - Käyttöpaine -0,95 - 12 bar - CRC 1 - Ulkokierre M5

Käyttöalue

Liitin sopii tiiviisiin, irrotettaviin paineilmaliitäntöihin pneumaattisissa järjestelmissä, joissa on pieni M5-liitäntä ja kohtalainen virtaus.

Kuvaus

KD2-M5-A on kompakti kytkentäliitin, jonka nimellishalkaisija on 2,4 mm ja ulkokierre M5.
Nimellisvirtausnopeus on 90 l/min / 142 l/min (ISO 8778) ja 83 l/min / 131 l/min (DIN 1343).
Sallittu käyttöpainealue on -0,95 barista 12 bariin ja ympäristön lämpötila on −10 °C:sta 60 °C:een.
Materiaalit, kuten messinki (nikkelöity) ja ruostumaton, runsasseosteinen teräs sekä NBR-tiivisteet takaavat pitkäikäisen ja luotettavan liitoksen.

Tekniset tiedot

Paineilmaliitäntä 1 - ulkokierre M5
Nimellisvirtausnopeus standardin ISO 8778 mukaisesti - 90 l/min - 142 l/min
Käyttöpaine, koko lämpötila-alue -0,95 bar - 12 bar
Normaali nimellisvirtausnopeus (normalisoitu standardin DIN 1343 mukaisesti) - 83 l/min - 131 l/min
Käyttöväliaine - paineilma standardin ISO 8573-1:2010 [7:-:-] mukaisesti
Ympäristön lämpötila -10 °C - 60 °C
LABS-vaatimustenmukaisuus - VDMA24364-B1/B2-L
Korroosionkestävyysluokka KBK-1 - matala korroosiostressi
Nimellishalkaisija - 2,4 mm
Nimellinen kiristysmomentti - 0,85 Nm
Materiaalitiedot - RoHS-yhteensopiva
Venttiilirungon materiaali - messinki
Materiaalinen vapautusholkki - messinki, nikkelöity
Kierreosan materiaali - messinki, nikkelöity
Kotelon materiaali - nikkelöity messinki
Kierretiivisteen materiaali - NBR-runsasseosteinen ruostumaton teräs
Lukkorenkaan materiaali - runsasseosteinen ruostumaton teräs
Tiivistemateriaali - NBR
Pallon materiaali - runsasseosteinen ruostumaton teräs
Jousimateriaali - runsasseosteinen ruostumaton teräs
Käyttö-/ohjausväliainetta koskeva huomautus - Öljytty käyttö mahdollista
Nimelliskiristysmomentin toleranssi - ± 15 %
Tuotteen paino - 10 g
