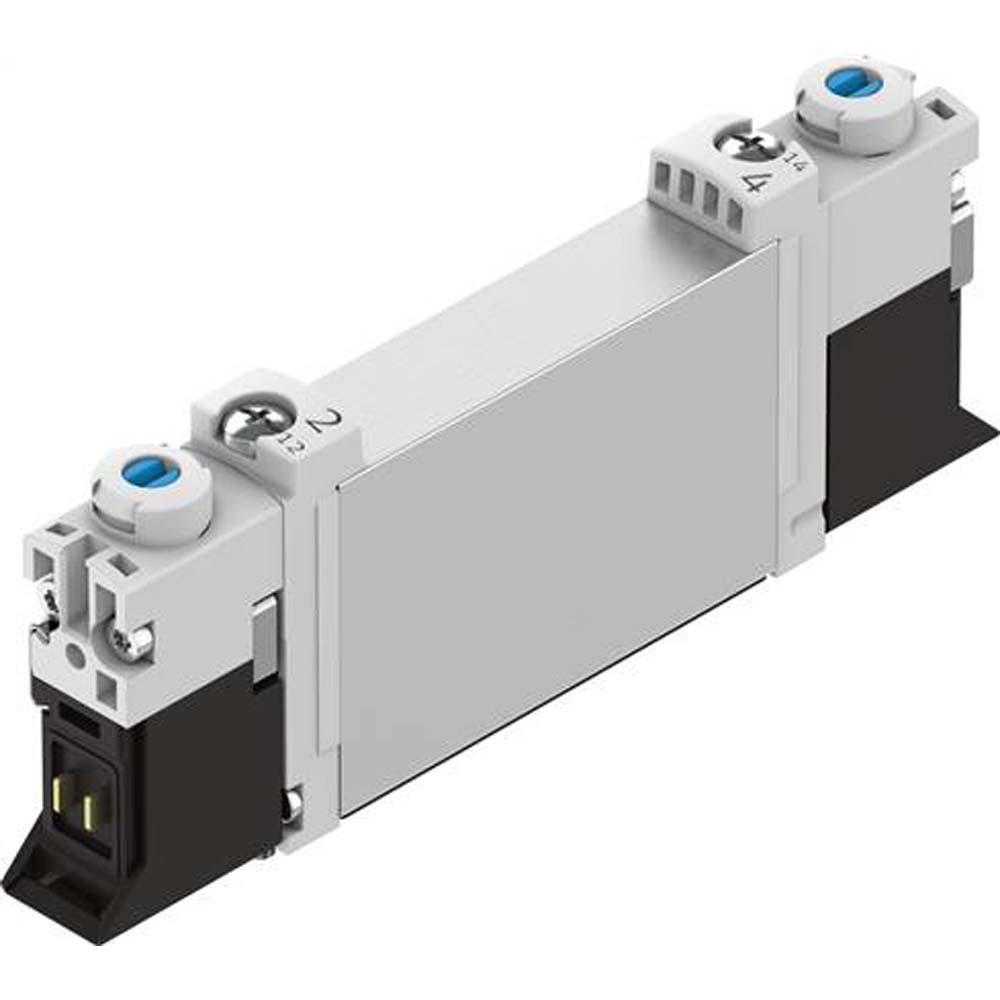

FESTO - Magneettiventtiili VUVG-B10-F - 5/2-tieventtiili, bistabiili - ulkoinen ohjausilman syöttö - pohjalaattaventtiili M5/M7 - ilman sähköistä pohjalaattaa - hinta kappaleelta
(Esimerkillinen edustus)
Artikkelinro:
854002747300
Käyttöalue
- Magneettiventtiili pneumaattisten sylinterien ja toimilaitteiden tarkkaan ohjaukseen teollisuusjärjestelmissä.
- Magneettiventtiili VUVG-B10-B52-ZT-F-1P3 on kompakti 5/2-tieventtiili bistabiilissa rakenteessa.
- Se tarjoaa nopean kytkentänopeuden, vain 8 ms:n kytkentäajan, ja se on suunniteltu 210–330 l/min virtausnopeudelle.
- Suojausluokan IP40/IP65 (pistorasian kanssa), puhdastilaluokan ISO 14644-1 luokan 5 ja korroosionkestävyysluokan 2 ansiosta venttiili soveltuu vaativiin teollisuusympäristöihin.
- Ulkoisesti syötetyn ohjausilman, sähköisen toimilaitteen ja kestävän alumiinikotelon ansiosta se on suunniteltu pitkää käyttöikää jatkuvassa käytössä.
- Venttiilin toiminta - 5/2 bistabiili
- Venttiilin koko - 10 mm
- Nimellishalkaisija - 4 mm
- Normaali nimellisvirtausnopeus (DIN 1343:n mukaan) - 210 - 330 l/min
- Käyttöpaine - –0,9–10 bar
- Ohjauspaine - 1,5–8 bar
- Käyttöjännite - 24 V DC
- Sallitut jännitevaihtelut - ±10%
- Käämin ominaisuudet - 24 V DC - 1,0 W / pieni vaihevirta 0,3 W, suuri vaihevirta 1,0 W
- Käyttösuhde - 100 %
- Kytkentäaika - 8 ms
- Max. testipulssit - +Signaali 700 µs, –Signaali 900 µs
- Ohjaustyyppi - esiohjattu
- Ohjausilman syöttö - ulkoinen
- Nollaustyyppi - bistabiili
- Tiivistysperiaate - pehmeä
- Rakennesuunnittelu - mäntäluistiventtiili
- Päällekkäisyys - positiivinen päällekkäisyys
- Käyttötyyppi - sähköinen
- Manuaalinen ohitus - lukittuva, hetkellinen, piilossa oleva
- Poistoilmatoiminto - kuristettava
- Käyttöväliaine / ohjausväliaine - paineilma standardin ISO 8573-1:2010 [7:4:4] mukaisesti
- Huomautus Keskitaso - Öljytty käyttö mahdollista (vaaditaan jatkokäyttöön)
- Tyhjiön yhteensopivuus - kyllä
- Puhdastilaluokka - ISO 14644-1 Luokka 5
- Suojausluokka - IP40 / IP65 pistorasialla
- Asennusasento - mikä tahansa
- Ympäristön ja aineen lämpötila - –5–60 °C (–5–50 °C ilman pitovirran alennusta)
- Kotelon materiaali - taottu alumiiniseos
- Tiivisteiden materiaali - HNBR, NBR
- Materiaalitiedot - RoHS-yhteensopiva
- Sähköliitäntä - sähköliitäntälevyn kautta
- Paineilmaliitäntä - laippa
- Asennustyyppi - riviliittimeen
- Korroosionkestävyysluokka (CRC) - 2 – kohtalainen korroosiorasitus
- Iskunkestävyys - vakavuustaso 2 standardin FN 942017-5 / EN 60068-2-27 mukaisesti
- Väsymislujuus - vakavuusluokka 2 standardin FN 942017-4 / EN 60068-2-6 mukaisesti
- LABS-vaatimustenmukaisuus - VDMA24364-B1/B2-L
- Hyväksynnät - RCM-merkki, c UL us – Recognized (OL)
- Hinta per kappale
