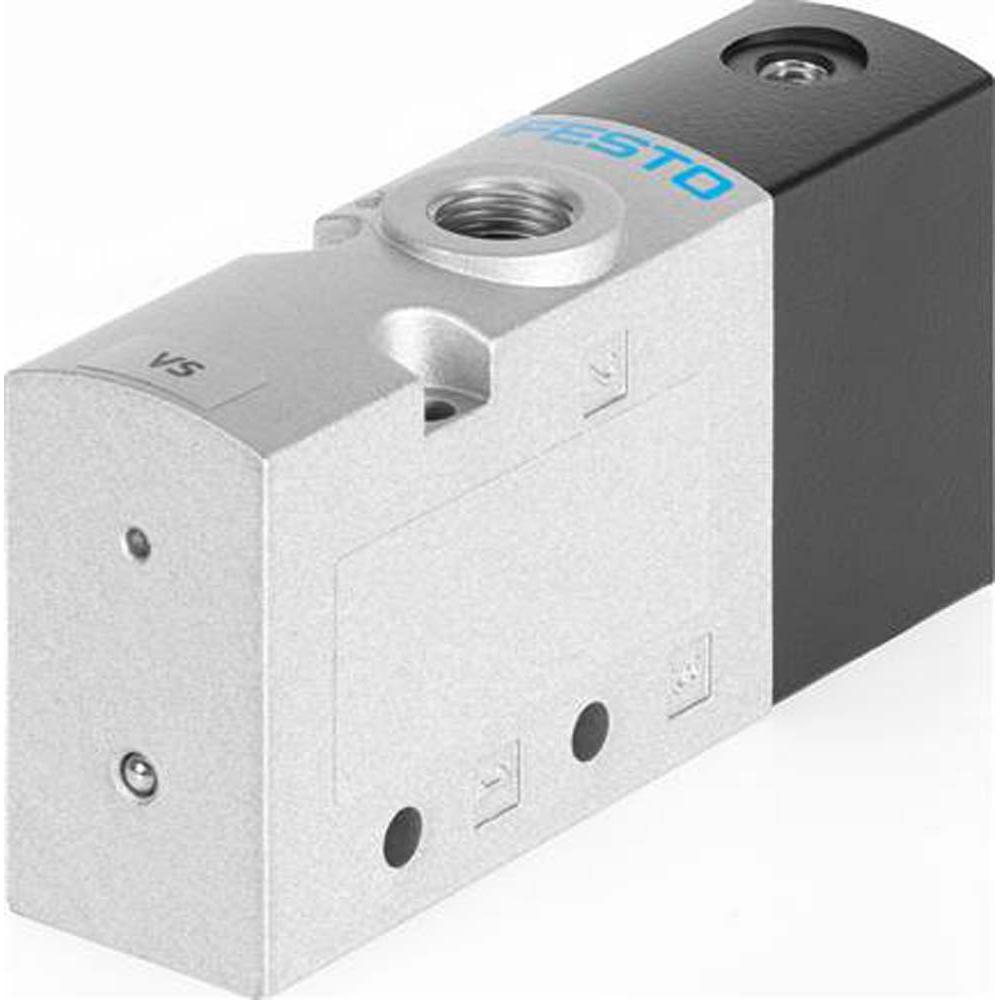

FESTO - Pneumaattinen venttiili VUWS-L20-M32 - 3/2-tieventtiili - Pneumaattinen liitäntä G 1/8 - Venttiilin koko 21 mm - Pneumaattinen tai mekaaninen jousi - Sisäinen/ulkoinen ohjausilman syöttö - Hinta per kappale
(Esimerkillinen edustus)
Artikkelinro:
854405086400
Mallivalikoima
| Venttiilin toiminta | 3/2 suljettu monostabiili |
| Nollaustyyppi | pneumaattinen jousi |
| Ohjausilman syöttö | sisäinen |
| Käyttöpaine | 2,5–10 baaria |
| Virtaussuunta | ei peruuttamaton |
| Kytkentäaika päälle/pois | 7 ms / 15 ms |
Käyttöalue
- Pneumaattista venttiiliä käytetään pneumaattisissa ohjaimissa, ja se sopii sovelluksiin, joissa on keskikokoiset nimellishalkaisijat, suuri virtaus ja lyhyet kytkentäajat.
- VUWS-L20-M32-sarjan pneumaattinen venttiili on suoraan ohjattava 3/2-monostabiili mäntäluistiventtiili, jonka venttiilin koko on 21 mm, nimellishalkaisija 5,7 mm ja liitännät G1/8.
- Kaikki versiot saavuttavat 700 l/min nimellisvirtauksen ja toimivat 7–10 ms (päällä) ja 15–28 ms (pois) kytkentäajoilla.
- Sarja on RoHS-yhteensopiva, siinä on maalattu kotelo, käytetään HNBR/NBR-tiivisteitä ja se soveltuu puhdastiloihin luokassa 6 standardin ISO 14644-1 mukaisesti.
- Sallittu ohjauspaine on 2,5–10 bar.
- Venttiilin toiminta - 3/2 monostabiili (kiinni / auki)
- Venttiilin koko - 21 mm
- Nimellishalkaisija - 5,7 mm
- Normaali nimellisvirtausnopeus (DIN 1343) - 700 l/min
- Paineilmaliitäntä 1-5 - G1/8
- Pneumaattinen työliitäntä - G1/8
- Manuaalinen ohitus - ei mitään
- Verotyyppi - suora
- Poistoilmatoiminto - kuristettava
- Tiivistemateriaali - HNBR, NBR
- Kotelon materiaali - maalattu
- Mäntäventtiilin materiaali - taottu alumiiniseos
- Ruuvien materiaali - teräs, sinkitty
- LABS-vaatimustenmukaisuus - VDMA24364-B1/B2-L
- Kiinnitystyyppi - läpireikä
- Tiivistysperiaate - pehmeä
- Korroosionkestävyysluokka KBK-2 – kohtalainen korroosiorasitus
- Käyttötyyppi - pneumaattinen
- Ohjauspaine - 2,5–10 bar
- Käyttöpaine - versiosta riippuen 2,5–10 bar tai −0,9–10 bar
- Huomautus käyttö-/ohjausaineesta - Öljytty käyttö mahdollista (vaaditaan jatkokäyttöä varten)
- Ohjausväliaine - paineilma standardin ISO 8573-1:2010 [7:4:4] mukaisesti
- Käyttöväliaine - paineilma standardin ISO 8573-1:2010 [7:4:4] mukaisesti
- Materiaalitiedot - RoHS-yhteensopiva
- Kytkentäaika - 7–10 ms
- Poiskytkentäaika - 15–28 ms
- Keski- ja ympäristön lämpötila - −10 °C - 60 °C
- Päällekkäisyys - positiivinen päällekkäisyys
- Tuotteen paino - 127 g
- Rakennesuunnittelu - mäntäluistiventtiili
- Puhdastilaluokka - Luokka 6 standardin ISO 14644-1 mukaisesti
- Ohjausilman syöttö - sisäinen / ulkoinen
- Räjähdyssuojaus - noudata sertifikaatin tietoja; Vyöhyke 1 (ATEX), Vyöhyke 2 (ATEX), Vyöhyke 21 (ATEX), Vyöhyke 22 (ATEX)
- Hyväksyntä - c UL us – Tunnustettu (OL)
- Iskunkestävyys - FN 942017-5, vakavuusluokka 2
- Väsymislujuus - FN 942017-7, vakavuusluokka 2
- Asennusasento - mikä tahansa
- Hinta per kappale
Mallit (6)
Narrow your selection
Venttiilin toiminta
Nollaustyyppi
Ohjausilman syöttö
Käyttöpaine
Virtaussuunta
Kytkentäaika päälle/pois
Artikkelinro: 854405086400
Mallivalikoima
| Venttiilin toiminta | 3/2 suljettu monostabiili |
| Nollaustyyppi | pneumaattinen jousi |
| Ohjausilman syöttö | sisäinen |
| Käyttöpaine | 2,5–10 baaria |
| Virtaussuunta | ei peruuttamaton |
| Kytkentäaika päälle/pois | 7 ms / 15 ms |
Artikkelinro: 854405086500
Mallivalikoima
| Venttiilin toiminta | 3/2 suljettu monostabiili |
| Nollaustyyppi | pneumaattinen jousi |
| Ohjausilman syöttö | ulkoinen |
| Käyttöpaine | -0,9–10 baaria |
| Virtaussuunta | palautuva |
| Kytkentäaika päälle/pois | 7 ms / 15 ms |
Artikkelinro: 854405086600
Mallivalikoima
| Venttiilin toiminta | 3/2 suljettu monostabiili |
| Nollaustyyppi | mekaaninen jousi |
| Ohjausilman syöttö | sisäinen |
| Käyttöpaine | 2,5–10 baaria |
| Virtaussuunta | ei peruuttamaton |
| Kytkentäaika päälle/pois | 10 ms / 28 ms |
Artikkelinro: 854405086700
Mallivalikoima
| Venttiilin toiminta | 3/2 avoin monostabiili |
| Nollaustyyppi | pneumaattinen jousi |
| Ohjausilman syöttö | sisäinen |
| Käyttöpaine | 2,5–10 baaria |
| Virtaussuunta | ei peruuttamaton |
| Kytkentäaika päälle/pois | 7 ms / 15 ms |
Artikkelinro: 854405086800
Mallivalikoima
| Venttiilin toiminta | 3/2 avoin monostabiili |
| Nollaustyyppi | pneumaattinen jousi |
| Ohjausilman syöttö | ulkoinen |
| Käyttöpaine | -0,9–10 baaria |
| Virtaussuunta | palautuva |
| Kytkentäaika päälle/pois | 7 ms / 15 ms |
Artikkelinro: 854405086900
Mallivalikoima
| Venttiilin toiminta | 3/2 avoin monostabiili |
| Nollaustyyppi | mekaaninen jousi |
| Ohjausilman syöttö | sisäinen |
| Käyttöpaine | 2,5–10 baaria |
| Virtaussuunta | ei peruuttamaton |
| Kytkentäaika päälle/pois | 10 ms / 28 ms |
