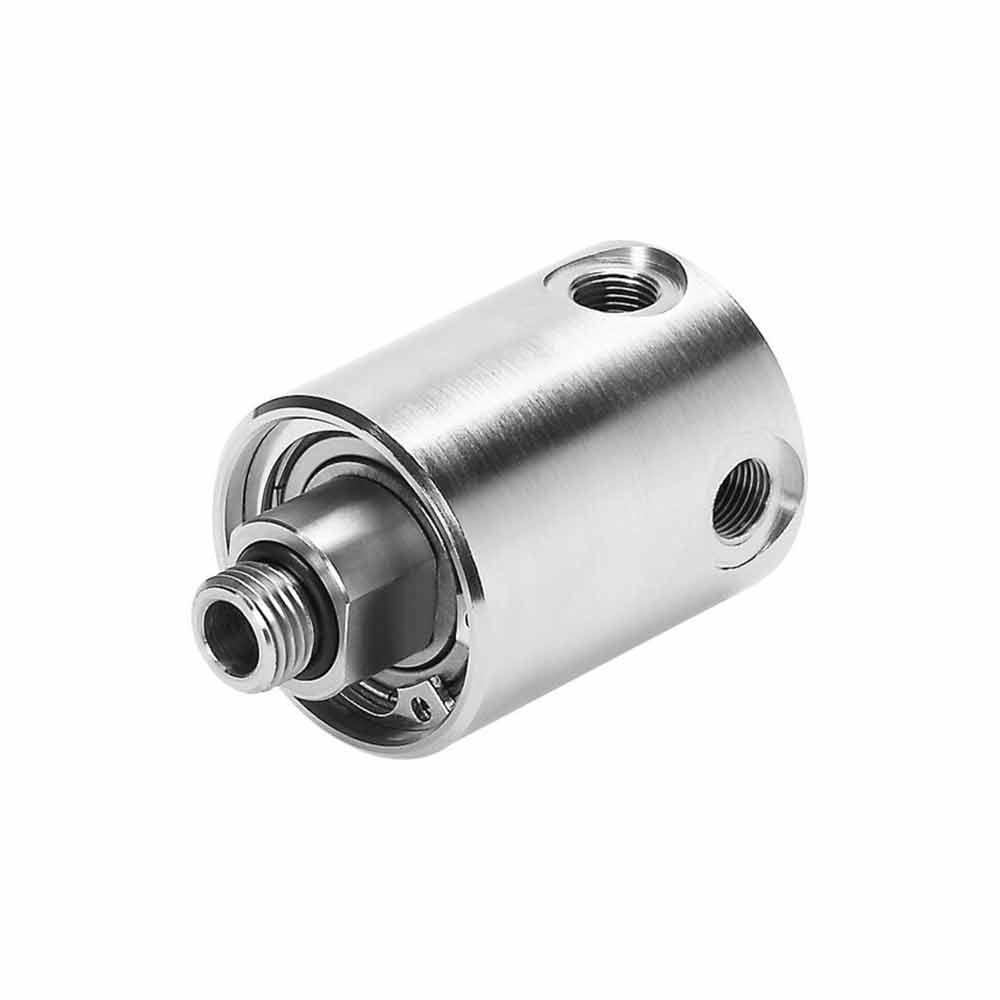

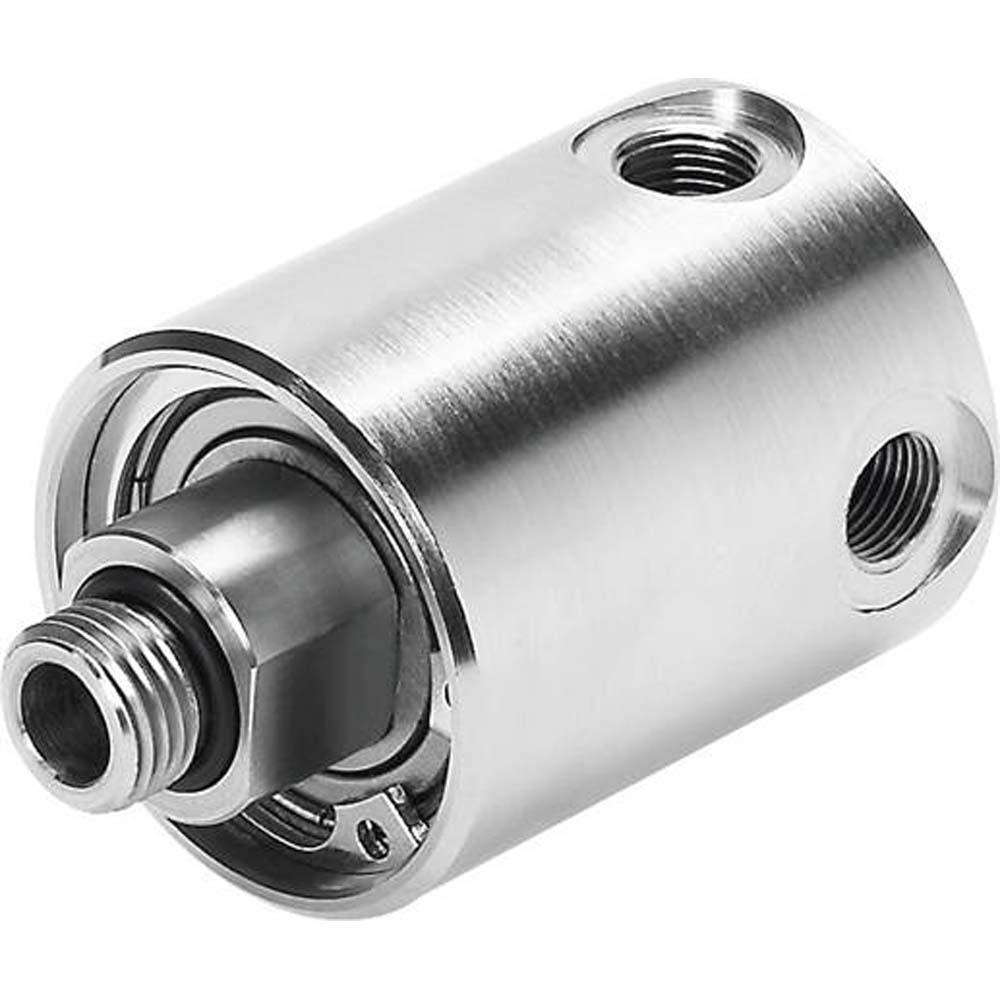

FESTO - Pyörivä jakaja GF - G1/8 - G1/2, M5 - G1/4 - VE 1 kpl - Hinta per kpl
(Esimerkillinen edustus)
Artikkelinro:
854204840900
Mallivalikoima
| tyyppi | GF-1/2-1/4 |
| Osanumero | 539292 |
| Yhteys 1 | G1/2 |
| Yhteys 2 | G1/4 |
| Nimellishalkaisija | 15 mm |
| Normaali virtaus jopa 2,1 | 4050 l/min |
| Normaali virtaus 2,1–2,4 | 14130 l/min |
Käyttöalue
- GF-pyörivää jakajaa käytetään pääasiassa sovelluksissa, joissa paineilmaa tai muita väliaineita on johdettava pyörivien komponenttien läpi.
- Sitä käytetään koneenrakennuksessa, automaatiotekniikassa, pakkausteollisuudessa sekä hydrauliikka- ja pneumaattisissa järjestelmissä, erityisesti silloin, kun tarvitaan jatkuvaa pyörimisliikettä.
- Tuotetta saa estää vääntymisen vain akselin [1] ja kotelon [2] kiinnityskohdista.
- On tärkeää, että akseli ja kotelo eivät puristu toisiaan vasten, koska se ylikuormittaisi kaksoiskuulalaakeria.
- Ylikuormituksen välttämiseksi akseli ja kotelo on asennettava jännityksettä, mikä pidentää laakerin käyttöikää ja estää ennenaikaisen kulumisen.
- - Liitäntä 1 - G1/8 - G1/2
- - Liitäntä 2 - M5 - G1/4
- - Nimellishalkaisija - 4,1, 8 tai 15 mm
- - Asennusasento - mikä tahansa
- - Käyttöpaine koko lämpötila-alueella -0,95 - 10 bar
- - Suurin nopeus - 3 000 rpm
- - Käyttöväliaine - Paineilma standardin ISO 8573-1:2010 [7:-:-] mukaisesti
- - Huomautus käyttö- ja ohjausaineesta - Öljytty käyttö mahdollista
- - Ympäristön lämpötila - -10 - 80 °C
- - Paineilmaliitäntä 1 - G1/8
- - Paineilmaliitäntä 2 - M5
- - Korroosionkestävyysluokka KBK-1 (alhainen korroosiostressi)
- - Nimellinen kiristysmomentti - 1,22 Nm
- - Toleranssi nimelliselle kiristysmomentille - ± 20 %
- - Normaali virtaus 1-2,1 (6->0) - 490 - 4050 l/min
- - Normaali virtaus 1-2.X auki (6->0) - 2 250 - 14 130 l/min
- - Paino - 400–1190 g
- - VE 1 kpl
- - Hinta kappaleelta
Mallit (3)
| Artikkelinumero | tyyppi | Osanumero | Yhteys 1 | Yhteys 2 | Nimellishalkaisija | Normaali virtaus jopa 2,1 | Normaali virtaus 2,1–2,4 | Hinnat + ALV | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
854202393200 | GF-1/8-M5 | 539290 | G1/8 | M5 | 4,1 mm | 490 l/min | 2250 l/min |
|
||||
|
|||||||||||||
|
854202393300 | GF-1/4-1/8 | 539291 | G1/4 | G1/8 | 8 mm | 1730 l/min | 4050 l/min |
|
||||
|
|||||||||||||
|
|
854204840900 | GF-1/2-1/4 | 539292 | G1/2 | G1/4 | 15 mm | 4050 l/min | 14130 l/min |
|
||||
|
|||||||||||||
