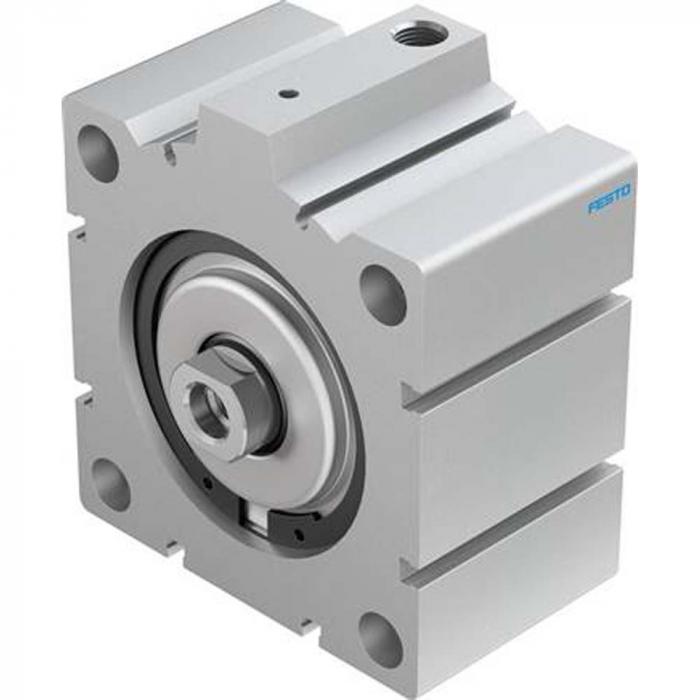

FESTO - lyhyttahtisylinteri - AEVC - iskunpituus 10 mm - yksitoiminen asennontunnistimella - hinta per kappale
(Esimerkillinen edustus)
Artikkelinro:
206423671000
Mallivalikoima
| männän varsi | ulkokierteellä |
| osa nro | 188328 |
| Tyyppi | AEVC-100-10-APA |
Käyttöalue
- Lyhytiskuisella sylinterillä, jota kutsutaan AEVC:ksi, on erityinen käyttötarkoitus, ja sitä käytetään tyypillisesti teollisissa sovelluksissa, joissa vaaditaan lyhyttä iskua pneumaattisella ohjauksella.
- AEVC-lyhytsikkuinen sylinteri on työntävä yksitoiminen lyhytiskuinen sylinteri, jonka iskunpituus on 10,0 mm, männän halkaisija 100 mm, jousipalautusvoima 140 N ja vaimennus elastinen.
- Se toimii 1–10 baarin käyttöpaineella ja käyttää käyttöaineena paineilmaa.
- Sylinteri on korroosionkestävä (KBK 1), sen lämpötila-alue on -20 - 80 °C ja teoreettinen voima on 4 503,0 N 6 baarin etuliikkeellä.
- Tuotteen paino on 2 970,0 g ja kiinnitystapa on läpireikä.
- Se on standardien ISO 6431 ja VDMA 24562 mukainen.
- Materiaalitiedot - kupari- ja PTFE-vapaa
- Kannen materiaali - anodisoitu taottu alumiiniseos
- Tiivistemateriaali - TPE-U(PU)
- Kotelon materiaali - anodisoitu taottu alumiiniseos
- Männänvarren materiaali - runsasseosteinen teräs
- Isku - 10,0 mm
- Männän halkaisija - 100 mm
- Jousen palautusvoima sisäänvedettynä männänvarrella - 140 N
- Vaimennus - P - joustavat vaimennusrenkaat/levyt molemmilla puolilla
- Asennusasento - mikä tahansa
- Toiminnallisuus - työntävä-yksitoiminen
- Rakennesuunnittelu - mäntä-männänvarsi
- Asennon tunnistus - läheisyyskytkimille
- Käyttöpaine - 1–10 bar
- Käyttöväliaine - paineilma standardin ISO 8573-1:2010 [7:4:4] mukaisesti
- Huomautus käyttö- ja ohjausväliaineesta - Öljytty käyttö mahdollista (vaaditaan jatkokäyttöä varten)
- Korroosionkestävyysluokka KBK-1 - matala korroosiostressi
- Ympäristön lämpötila - -20 - 80 °C
- Teoreettinen voima 6 barin paineella, eteenpäin suuntautuva isku - 4 503,0 N
- Kiinnitystyyppi - läpireikä lisävarusteilla:
- Paineilmaliitäntä - G1/4
- Perustuu standardiin - ISO 6431 VDMA 24562 reikäkuvio
- Perustuu standardiin - VDMA 24562 ISO 6431 reikäkuvio
- Männänvarsi - sisä- tai ulkokierteellä
- Liikkuva massa - 546,00 kg
- Tuotteen paino - 2 970,0 g
Mallit (2)
Narrow your selection
männän varsi
osa nro
Tyyppi
Artikkelinro: 206423671000
Mallivalikoima
| männän varsi | ulkokierteellä |
| osa nro | 188328 |
| Tyyppi | AEVC-100-10-APA |
Artikkelinro: 206423671001
Mallivalikoima
| männän varsi | sisäkierteellä |
| osa nro | 188324 |
| Tyyppi | AEVC-100-10-IPA |
