Käyttöalue

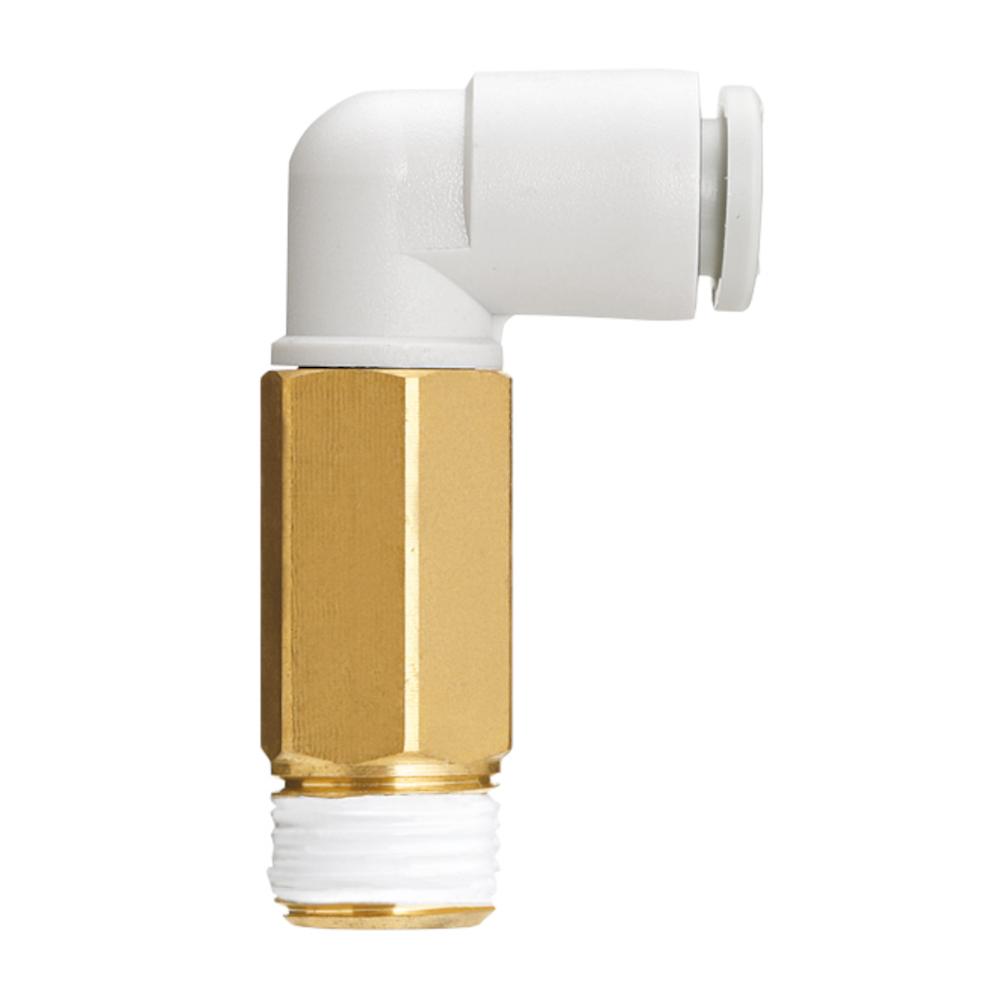

- KQ2W-urosmutkaa käytetään pneumaattisten letkujen kiinnittämiseen kierreliitäntään kauemmas kiinnityspinnasta, mikä helpottaa kaapelien reititystä.
- Sitä käytetään automaatiotekniikassa, koneenrakennuksessa sekä pneumaattisissa ohjaus- ja syöttöjärjestelmissä, joissa on rajoitetusti tilaa suoraan liitännässä.
- Sen käyttö on erityisen edullista järjestelmäkomponenteissa, joissa on rakenneosia, joissa asennuskorkeus estää törmäykset ja mahdollistaa paremman letkujen reitityksen.
- KQ2W mahdollistaa joustavan, turvallisen ja tilaa säästävän pneumaattisen asennuksen.
- KQ2W-kierreliitos on valmistettu korkealaatuisista materiaaleista, kuten POM:sta työntörenkaaseen ja tarkasti valmistetuista metalliosista, jotka on valmistettu messingistä, kemiallisesti nikkelöidystä messingistä tai ruostumattomasta teräksestä 303.
- Metrinen liitoskierre on varustettu tiivisterenkaalla.
- Sen pidennetty rakenne mahdollistaa pneumaattisten letkujen liittämisen kierreliitäntään, jolla on suurempi etäisyys kiinnityspinnasta.
- Soikea puristusrengas vähentää merkittävästi letkujen asettamiseen ja irrottamiseen tarvittavaa voimaa, mikä mahdollistaa nopean ja työkaluttoman asennuksen.
- Kääntyvän rakenteen ansiosta liitäntäsuuntaa voi säätää joustavasti asennuksen aikana.
- Tarkka työstö takaa pysyvästi varmat ja tiiviit letkuliitännät, jopa usein toistuvassa uudelleenkytkennässä.
- Materiaali - ruostumaton teräs, messinki tai nikkelöity messinki / PBT
- Ympäristön lämpötila - -5 - 60 °C
- Väliaineen lämpötila - -5 - 40 °C
- Käyttöpaine - -0,1 - 1 MPa
- Kääntyvä - 360°
- Liitäntäkierre - M3 tai M5
- Käyttökelpoinen letkun ulkohalkaisija - 3,2 - 6 mm
- Väliaineet - paineilma, vesi
- Avaimen koko - 7 mm
- Leveys - 18–18,9 mm
- Korkeus - 26,1–32,6 mm
- Paino - 4,8–5,9 g
- Minimitilaus - 2 tai 10 kappaletta
- Hinta per kappale
