Artikkelinro:
982011166975
Käyttöalue
- Pneumaattista sylinteriä käytetään konetekniikassa ja teollisuusautomaatiossa lineaarisiin liikkeisiin.

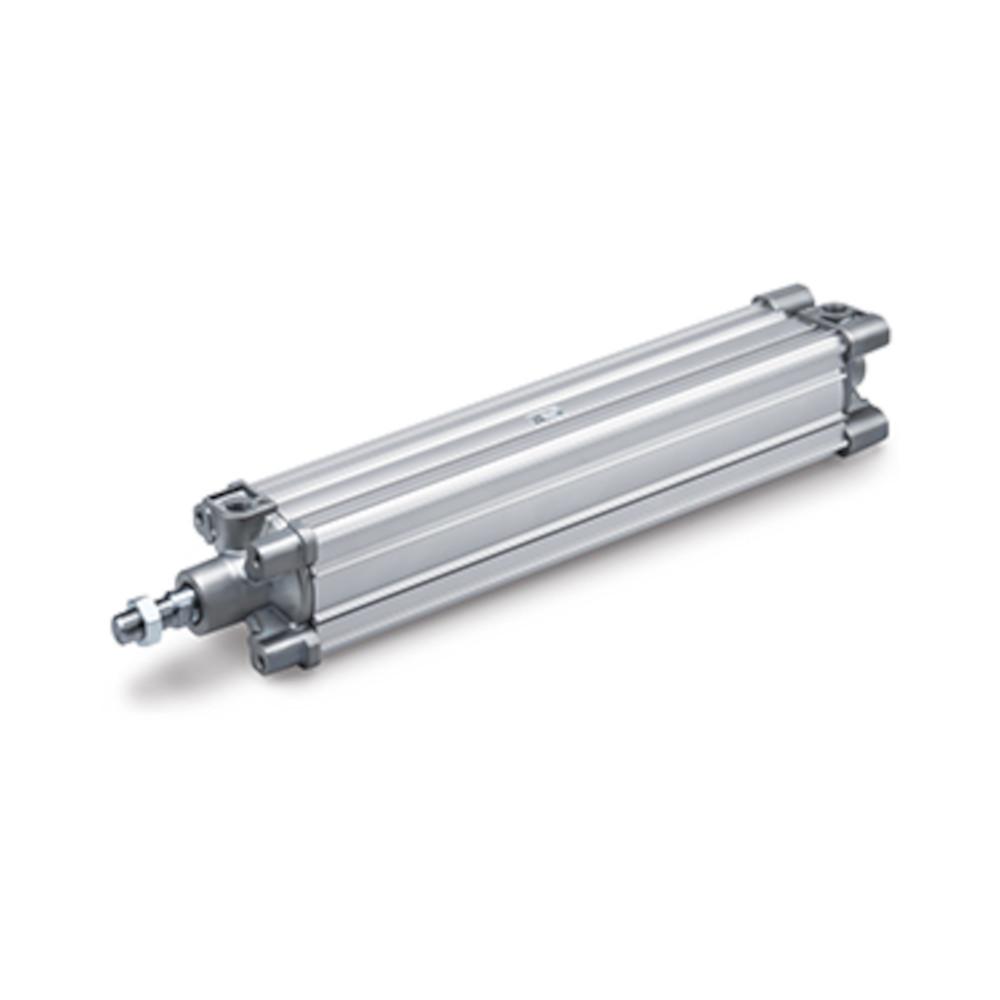

- ISO-sylinteri CP96S on ISO 15552 -standardin mukainen kaksitoiminen pneumaattinen sylinteri, jossa on yksipuolinen männänvarsi, integroitu magneetti ja molemmin puolin pneumaattinen päätyasennon vaimennus.
- Sylinterin männän halkaisija on 40 mm, isku 750 mm ja pneumaattinen liitäntä G 1/4", ja se soveltuu tarkkoihin lineaarisiin liikkeisiin pneumaattisissa sovelluksissa.
- Sylinteriputki ja mäntä on valmistettu alumiiniseoksesta, kun taas sylinterikansi ja sylinterikotelo on valmistettu painevaletusta alumiinista; männänvarsi on valmistettu hiiliteräksestä.
- Pneumaattinen sylinteri toimii paineilmalla 0,5–10 baarin käyttöpaineella, saavuttaa 50–1000 mm/s männännopeudet ja on pysyvästi voideltu, joten lisävoitelua ei tarvita.
- Sylinterikannen ja sylinterikopan materiaali: painevalettu alumiini
- Sylinteriputken ja männän materiaali: Alumiiniseos
- Männänvarren materiaali - hiiliteräs
- Tiivistemateriaali - NBR
- Männänvarsi - yksipuolinen
- Täyttää standardin ISO 15552 vaatimukset
- Vaikutustapa - kaksitoiminen
- Keskikokoinen - Paineilma
- Testipaine - 15 bar
- Suurin käyttöpaine - 10 baaria
- Minimikäyttöpaine - 0,5 bar
- Ympäristön ja väliaineen lämpötila - ilman signaalilähetintä -20 - 70 °C (ei jäätynyt) / signaalilähettimen kanssa -10 - 60 °C (ei jäätynyt)
- Voitelu - ei vaadita (käyttöikäinen voideltu)
- Männän käyttönopeus - 50 - 1000 mm/s
- Vaimennus - Pneumaattinen vaimennus molemmilla puolilla + pneumaattinen päätyasennon vaimennus
- Paineilmaliitäntä - G 1/4"
- Männänvarren kierre - M12 x 1,25
- Korkeus/Leveys - 54 mm
- Pituus - 913 mm
- Paino - 3360 g
Palautettu tuote - Tuote on uudenveroisessa kunnossa, mutta siinä on kuljetuksen jälkiä.
