Käyttöalue
- SMC:n CP96SDBW-pneumaattista sylinteriä käytetään koneenrakennuksessa ja teollisuusautomaatiossa lineaariliikkeissä.
- Se sopii sovelluksiin, joissa voimia ja liikkeitä on käytettävä männänvarren molemmilla puolilla.
- Magneetin ansiosta se sopii järjestelmiin, joissa männän asentoa on valvottava signaalilähettimien avulla.
- Kaksitoiminen rakenne mahdollistaa hallitun liikkeen molempiin suuntiin.
- Pneumaattisen ja elastisen vaimennuksen yhdistelmä tukee dynaamisia sovelluksia hallitulla päätyasennon liikkeellä.

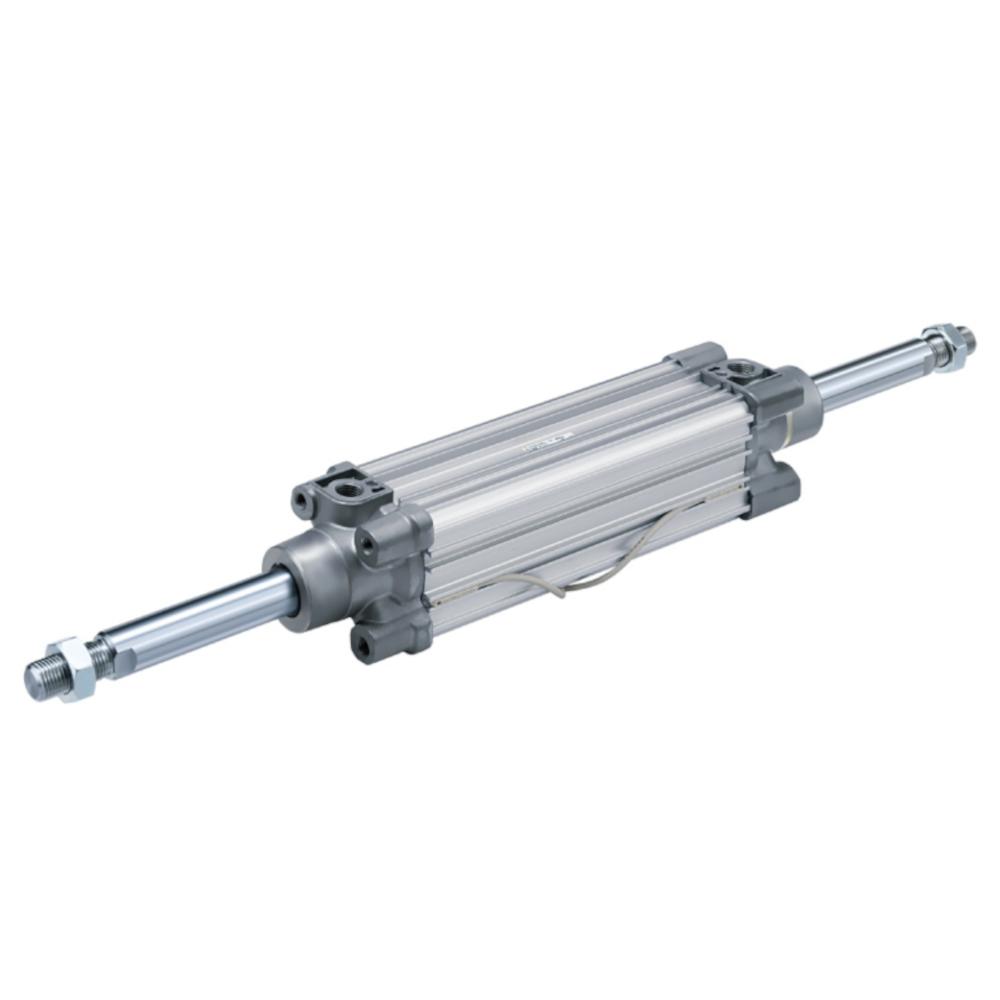

- SMC:n CP96SDBW-pneumaattinen sylinteri on ISO 15552 -standardin mukainen kaksitoiminen ISO-standardin mukainen sylinteri, jonka perusrakenne on läpimenevällä männänvarrella ja magneetilla.
- Jatkuva männänvarsi mahdollistaa voiman kohdistamisen sylinterin molemmille puolille.
- Integroitu magneetti mahdollistaa signaalilähettimien käytön männän asennon kyselyyn.
- Sylinteri on suunniteltu käytettäväksi paineilmalla ja se on voideltu kestovoideltuna, joten lisävoitelua ei tarvita.
- Vaimennus on toteutettu molemmin puolin pneumaattisena ja elastisena vaimennuksena.
- Sylinterikannen ja sylinterikopan materiaali: painevalettu alumiini
- Männän materiaali - painevalettu alumiini (mäntähalkaisijoille 80 ja 100 mm) tai alumiiniseos (mäntähalkaisijoille 32–63 ja 125 mm)
- Sylinteriputken materiaali - alumiiniseos
- Männänvarren materiaali - hiiliteräs
- Vaimennusmateriaali - uretaani
- Tiivistemateriaali - NBR
- Vaikutustapa - kaksitoiminen
- Keskikokoinen - Paineilma
- Minimikäyttöpaine - 0,5 bar
- Suurin käyttöpaine - 10 baaria
- Testipaine - 15 bar
- Ympäristön ja väliaineen lämpötila - -10 - 60 °C (ei jäätynyt)
- Voitelu - ei vaadita (käyttöikäinen voideltu)
- Männän käyttönopeus - 50–1000 mm/s (50–700 mm/s männällä Ø 125 mm)
- Vaimennus - pneumaattinen ja elastinen vaimennus molemmilla puolilla (pneumaattinen päätyvaimennus männällä Ø 125 mm)
- Kokoonpano - Perusversio
- Paineilmaliitäntä - G 1/8" - G 1/2"
- Männänvarren kierre - M10 x 1,25 - M27 x 2
- Männän halkaisija - 32 - 125 mm
- Isku - 25 - 800 mm
- Leveys / Korkeus - 47–144 mm
- Pituus - 240–1998 mm
