Käyttöalue

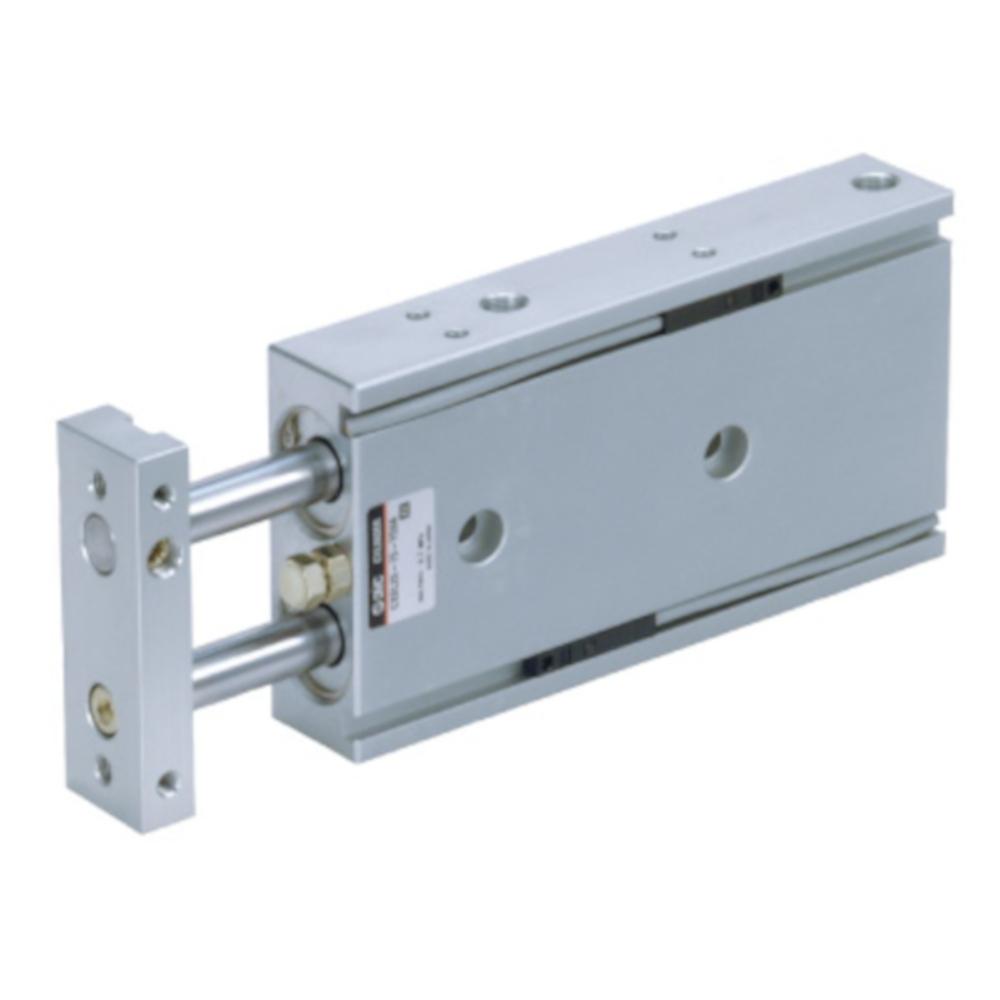

- SMC CXS -kaksoismäntäinen sylinteri soveltuu tarkkoihin poiminta-ja-sijoitussovelluksiin tai kevyisiin kokoonpanosovelluksiin.
- Sitä käytetään esimerkiksi valmistavassa teollisuudessa ja automaatiotekniikassa.
- Liukuohjaimella varustettu versio soveltuu koneiden ja järjestelmien liike- ja paikannustehtäviin.
- SMC CXS -kaksoismäntäinen sylinteri on erittäin kompakti ja siinä on luotettava pyörimisenestolaite.
- Se on kaksitoiminen ja suunniteltu käytettäväksi paineilmalla.
- Liukuohjain varmistaa männänvarsien vakaan ohjauksen kompaktissa rakenteessa.
- CXS-sylinterissä on myös elastinen vaimennus ja elinikäinen voitelu.
- Kotelon materiaali - kovaanodisoitu alumiini
- Männänvarren materiaali - teräs, galvanoitu kovakromattu
- Sylinterikannen ja laakerin materiaali - alumiini
- Sylinterikannen materiaali - Anodisoitu alumiini (männän halkaisijalle 6 mm) / Erikoisteräs (männän halkaisijasta 10 mm alkaen)
- Männän materiaali - kromattu alumiini
- Vaimennuslevyn materiaali - polyuretaani
- Tiivistemateriaali - NBR
- Keskikokoinen - Paineilma (kestävästi voideltu)
- Testipaine - 10,5 bar
- Suurin käyttöpaine - 7 baaria
- Minimikäyttöpaine - 0,5–1,5 bar
- Ympäristön ja väliaineen lämpötila - -10 - 60 °C (ei jäätymistä)
- Männän nopeus - 30 - enint. 800 mm/s
- Vaimennus - elastinen
- Iskun toleranssi - 0 - -5 mm verrattuna vakioiskun pituuteen
- Paineilmaliitäntä - M5 x 0,8 tai Rc 1/8"
- Pituus - 68,5 - 212 mm
- Leveys - 37–98 mm
- Korkeus - 16–38 mm
- Paino - 81–1930 g
