Käyttöalue
- SMC CXS -kaksoismäntäinen sylinteri soveltuu tarkkoihin poiminta-ja-sijoitussovelluksiin tai kevyisiin kokoonpanosovelluksiin.
- Sitä käytetään esimerkiksi valmistavassa teollisuudessa ja automaatiotekniikassa.
- Liukuohjaimella varustettu versio soveltuu koneiden ja järjestelmien liike- ja paikannustehtäviin.
- Läpivientimännällä varustettu sylinteri sopii sovelluksiin, joissa vaaditaan voimanvaimennusta molemmilta puolilta ja ohjattua lineaarista liikettä.
- Tyypillisiä käyttöalueita ovat koneiden ja järjestelmien käsittely-, asemointi- ja kiinnitystehtävät.

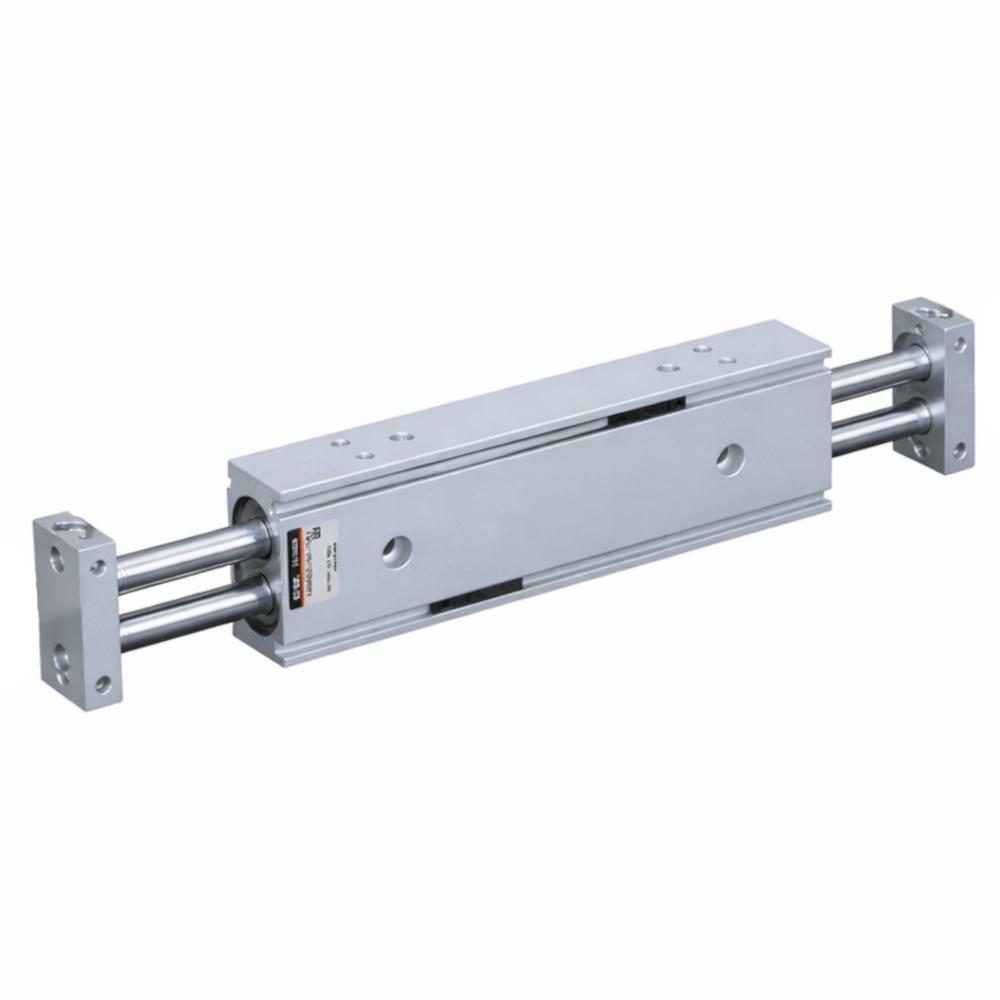

- SMC CXS -kaksoismäntäinen sylinteri on erittäin kompakti ja siinä on luotettava pyörimisenestolaite.
- Se on kaksitoiminen ja suunniteltu käytettäväksi paineilmalla.
- Jatkuva männänvarsi mahdollistaa voimansiirron molempiin suuntiin.
- Liukuohjain varmistaa männänvarsien vakaan ohjauksen kompaktissa rakenteessa.
- CXS-sylinterissä on myös vaimennuslevyt molemmilla puolilla ja se on kestovoideltu.
- Kotelon materiaali - kovaanodisoitu alumiini
- Männänvarren materiaali - teräs, kovakromattu
- Sylinterikannen ja laakerin materiaali - alumiini
- Männän materiaali - kromattu alumiini
- Vaimennuslevyn materiaali - polyuretaani
- Tiivistemateriaali - NBR
- Keskikokoinen - Paineilma (kestävästi voideltu)
- Testipaine - 10,5 bar
- Suurin käyttöpaine - 7 baaria
- Minimikäyttöpaine - 1 tai 1,5 bar
- Ympäristön ja väliaineen lämpötila - -10 - 60 °C (ei jäätymistä)
- Männän nopeus - 50 - 500 mm/s
- Vaimennus - vaimennuslevy molemmilla puolilla vakiona
- Iskun toleranssi - 0 - -10 mm verrattuna vakioiskuun (pidennetty pää 5 mm; sisäänvedetty pää 5 mm)
- Paineilmaliitäntä - M5 tai G 1/8"
- Pituus - 103 - 293 mm
- Leveys - 37–98 mm
- Korkeus - 16–38 mm
- Paino - 110–2810 g
