Käyttöalue
- SMC:n kompaktisylinteriä JCDQ käytetään valmistusteollisuudessa ja automaatiotekniikassa.
- Sitä käytetään lineaaristen liikkeiden suorittamiseen pneumaattisissa järjestelmissä.
- Kompakti sylinteri sopii koneisiin ja järjestelmiin, joissa on rajoitetusti asennustilaa.

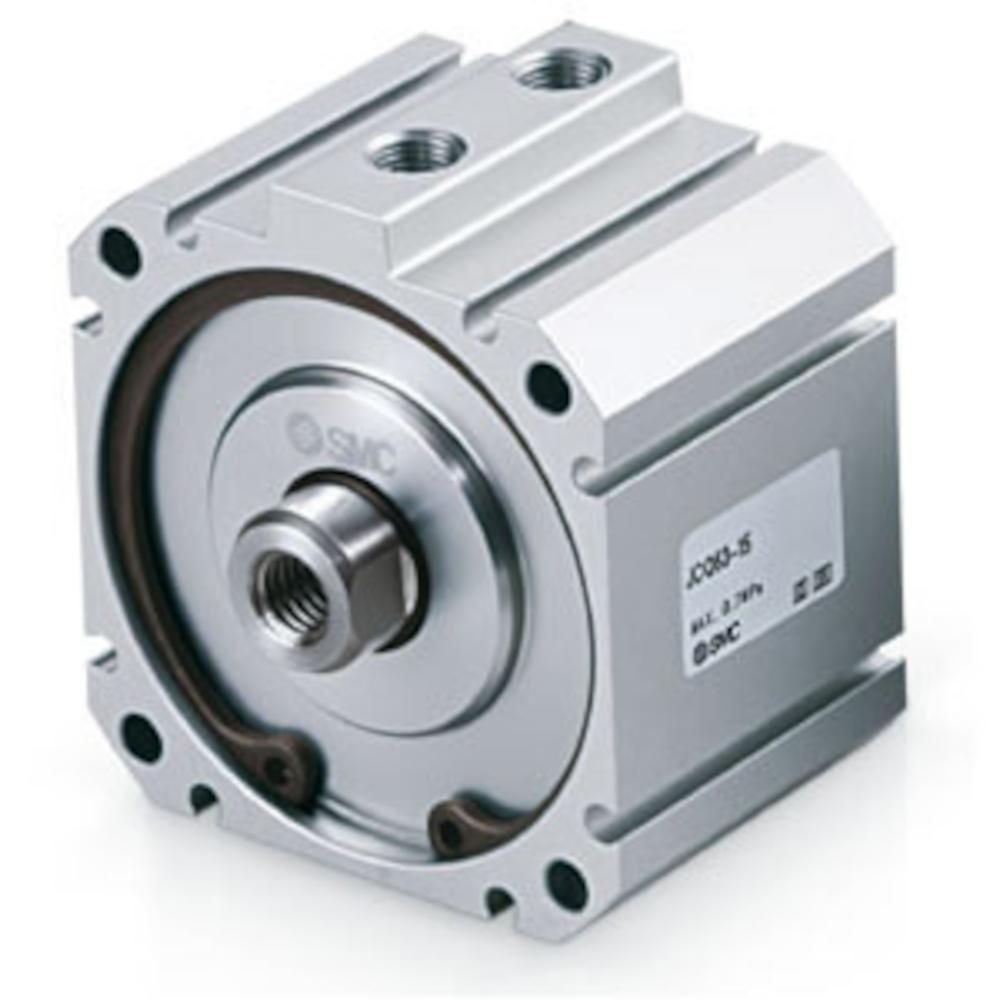

- SMC:n kompaktisylinteri JCDQ on kaksitoiminen pneumaattinen sylinteri, jossa on männänvarsi toisella puolella ja kierrereiät molemmilla puolilla asennusta varten.
- Integroitu magneettirengas mahdollistaa sijainnin kyselyn sopivien signaalilähettimien kautta.
- Kompakti muotoilu mahdollistaa pienemmän koon edelliseen sarjaan verrattuna.
- Kevyt paino tekee siitä sopivan käytettäväksi ahtaissa rakennuksissa.
- Toimintaperiaate - Kaksitoiminen, yksipuolinen männänvarsi
- Keskikokoinen - Paineilma
- Testipaine - 10 bar
- Suurin käyttöpaine - 7 bar
- Minimikäyttöpaine - 0,5 bar (0,7 bar männän halkaisijoille 12 ja 16 mm)
- Ympäristön ja väliaineen lämpötila - 5–60 °C (ei jäätynyt)
- Voitelu - ei vaadita (käyttöikäinen voideltu)
- Männän nopeus - 50 - 500 mm/s (männän Ø enintään 32 mm), 50 - 300 mm/s (männän Ø alkaen 40 mm)
- Vaimennus - joustava vaimennus
- Kokoonpano - kierrereiät molemmilla puolilla
- Sallittu liike-energia - 0,022 - 2,27 J
- Männän halkaisija - 12 - 100 mm
- Isku - 5 - 50 mm
- Kierrereikä molemmilla puolilla - M4 x 0,7, syvyys 7 mm - M10 x 1,5, syvyys 18 mm
- Paineilmaliitäntä - 2x M3 x 0,5 / M5 x 0,8 / R 1/8" / R 1/4"
- Männänvarren kierre - sisäkierre M3 x 0,5 - M16 x 2,0
- Pituus - 28–112 mm
- Leveys - 23–118 mm
- Korkeus - 23–109 mm
- Paino - 25–1959 g
