Käyttöalue

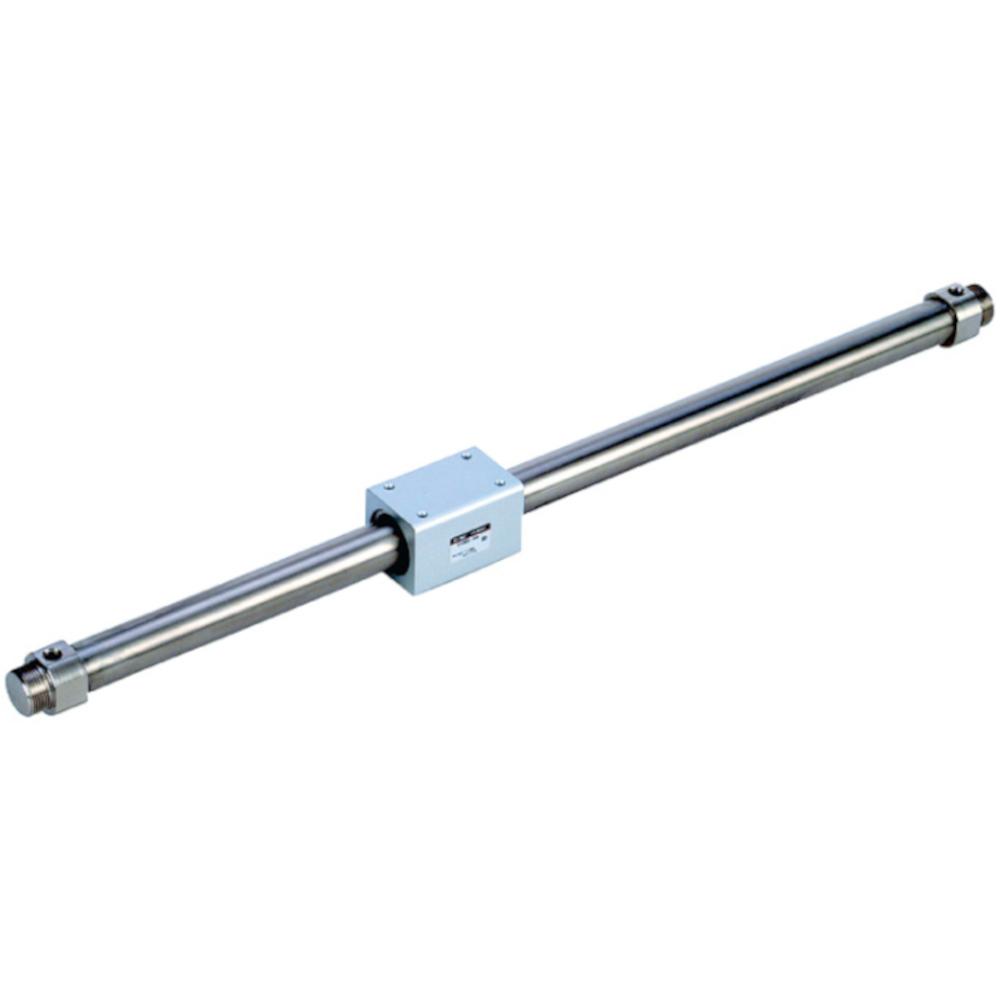

- Männänvarretonta SMC-sylinteriä CY3B käytetään lineaariliikkeisiin automaatio- ja valmistusteollisuudessa.
- Se sopii sovelluksiin, joissa käytetään ulkoista ohjainta, kuten lineaariohjainta.
- Sitä voidaan käyttää vaakasuorassa, kaltevassa ja pystysuorassa asennusasennossa.
- Tyypillisiä käyttökohteita ovat asemointi- ja käsittelytehtävät, joissa on määritelty sallitut kuormat ja käyttövoimat.
- CY-sarjaa voidaan käyttää monenlaisissa ympäristöissä, koska ulkoisia vuotoja ei ole.
- Magneettikytkimillä varustetut sylinterit ovat tilaa säästäviä ja tarjoavat laajan valikoiman käyttökohteita.
- SMC:n CY3B-sarjan männänvarreton sylinteri on varustettu magneettikytkimellä.
- Sylinterin painoa vähennettiin suunnittelemalla kotelo ja sylinterin kansi uudelleen sekä käyttämällä magneettikytkintä.
- Likapyyhin ylläpitää männän voitelua ja varmistaa voitelukalvon.
- Kotelon puolella oleva pidennetty männänohjain tukee tasaista liikettä.
- CY3-sylinteri on varustettu joustavalla vaimennusjärjestelmällä ja kestovoideltu.
- Integroidut ohjaimet mahdollistavat kuormien ja voimamomenttien kohdistamisen.
- Kotelon materiaali - alumiiniseos
- Sylinterikannen materiaali - Messinki, kemiallisesti nikkelöity (mäntähalkaisijoille 6 ja 10 mm) / Alumiiniseos (mäntähalkaisijoille 15 mm ja suuremmille)
- Sylinteriputken materiaali - ruostumaton teräs
- Männän materiaali - messinki (mäntähalkaisijoille 6–15 mm) / alumiini (mäntähalkaisijoille 20 mm ja suuremmille)
- Tiivistemateriaali - NBR
- Keskikokoinen - Paineilma
- Testipaine - 10,5 bar
- Suurin käyttöpaine - 7 baaria
- Minimikäyttöpaine - 1,2–1,6 bar
- Ympäristön ja väliaineen lämpötila - -10 - 60 °C (ei jäätymistä)
- Männän nopeus - 50 - 500 mm/s
- Vaimennus - joustava vaimennus
- Voitelu - Ei vaadita (käyttöikäinen voideltu)
- Magneettinen pitovoima - 19,6 - 2256 N
- Paineilmaliitäntä - M3 x 0,5 / M5 x 0,8 / 1/8" / 1/4"
- Pituus - 128–1192 mm
- Leveys / Korkeus - 17–100 mm
- Paino - 43–6620 g
