Käyttöalue
- Uutta SMC CVQ -kompaktisylinteriä, jossa on integroitu solenoidiventtiili, käytetään koneenrakennuksen työntö- ja puristussovelluksissa.
- Se sopii myös teollisuuspneumatiikan sovelluksiin, joissa toimilaite ja venttiili on yhdistettävä kompaktiksi yksiköksi.
- CVQ sopii myös automaatiotehtäviin, joissa kokoonpano- ja kytkentätyötä on vähennettävä.
- SMC:n uusi, kompakti CVQ-sylinteri-venttiilijärjestelmä on ainutlaatuinen tuote markkinoilla.
- Se yhdistää CQ2-kompaktisylinterin V100-solenoidiventtiiliin.
- CVQ-sarja vaatii vain kolme linjaliitäntää aiemman seitsemän sijaan, koska sylinterin ja venttiilin väliset linjat on poistettu.
- Tämä vähentää painehäviötä, ilmankulutusta ja vasteaikaa verrattuna aiempiin erillisiin sylinterin ja venttiilin kokoonpanoihin.
- Kaksitoimisen kompaktin sylinterin ja solenoidiventtiilin yhdistelmä alentaa asennus- ja ylläpitokustannuksia ja mahdollistaa lisäparannuksia suorituskykyyn, kuten lyhyemmän vasteajan, pienemmän painehäviön ja jopa 37 prosenttia pienemmän ilmankulutuksen.
- Integroitu 5/2-tieventtiili on IP 40 -pölytiivis ja toimii 24 voltin jännitteellä alhaisella virrankulutuksella.
- Uusi venttiili-sylinteriyhdistelmä on varustettu sivuliitännöillä.

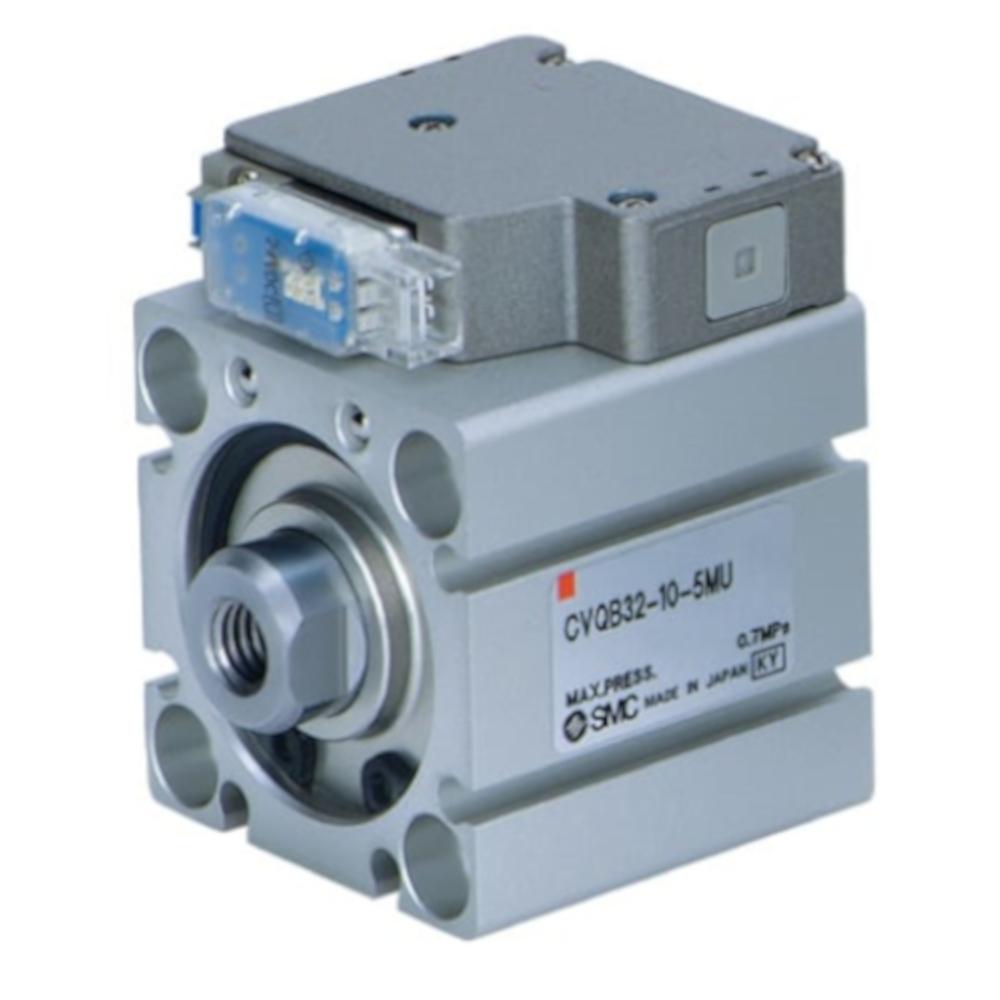

- CVQ-5MOU-kompaktisylinteri on varustettu M-liittimellä ilman pistoketta, toiminnan ilmaisimella ja polarisoimattomalla kipinänvaimennuksella.
- Sylinterin tekniset tiedot
- Sylinteriputken materiaali - kovaanodisoitu alumiiniseos
- Männän materiaali - kromattu alumiiniseos
- Männänvarren materiaali - hiiliteräs, kovakromattu
- Sylinterikannen materiaali - anodisoitu alumiiniseos
- Vaimennuslevyn materiaali - uretaani
- Tiivistemateriaali - NBR
- Toiminto - kaksitoiminen, vakiomännänvarsi
- Keskikokoinen - Paineilma
- Testipaine - 10 bar
- Suurin käyttöpaine - 7 baaria
- Minimikäyttöpaine - 1,5 bar
- Ympäristön ja väliaineen lämpötila -10 - 50 °C (ei jäätymistä)
- Iskun toleranssi - 0 - +1,0 mm (Iskun pituuden toleranssi ei ota huomioon elastisen vaimennuksen muuttunutta tilavuutta)
- Kiinnitystyyppi - läpireikä/kierrereiät molemmilla puolilla
- Männän nopeus - 50 - 500 mm/s
- Vaimennus - elastinen
- Venttiilin tekniset tiedot
- Toiminta - 5/2-tie monostabiili venttiili
- Ohjausventtiili - yhteinen venttiili pää- ja ohjausventtiileille
- Asennusasento - rajoittamaton (riippuen sylinterin asennusasennosta)
- Suojausluokka - pölytiivis
- Tekniset tiedot Magneettikäämi
- Sähkötulo - M-pistoke
- Käyttöjännite - 24 V DC
- Sallittu jännitevaihtelu - ±10 % nimellisjännitteestä
- Virrankulutus - 0,4 W
- Kipinän sammutus - varistori
- Toiminnan merkkivalo - LED
- Virtalähteen liitäntä - M5 x 0,8
- Tuuletusliitäntä - M5 x 0,8
- Männänvarren kierre - sisäkierre M8 x 1,25
- Pituus - 45 - 146,5 mm
- Leveys - 45 tai 52 mm
- Korkeus - 22,5 tai 26 mm
- Paino - 295–853 g
