Käyttöalue
- SMC CQ2KWB-DMZ -kompaktisylinteriä käytetään koneenrakennuksessa ja automaatiotekniikassa lineaariliiketehtävissä.
- Se sopii sovelluksiin, joissa vaaditaan vääntövarmaa voimansiirtoa.
- Läpikulkevalla männänvarrella varustettua sylinteriä käytetään, kun voimia halutaan käyttää sylinterin molemmilla puolilla.
- Kaksitoimista mallia käytetään, kun tarvitaan hallittua liikettä molempiin suuntiin.

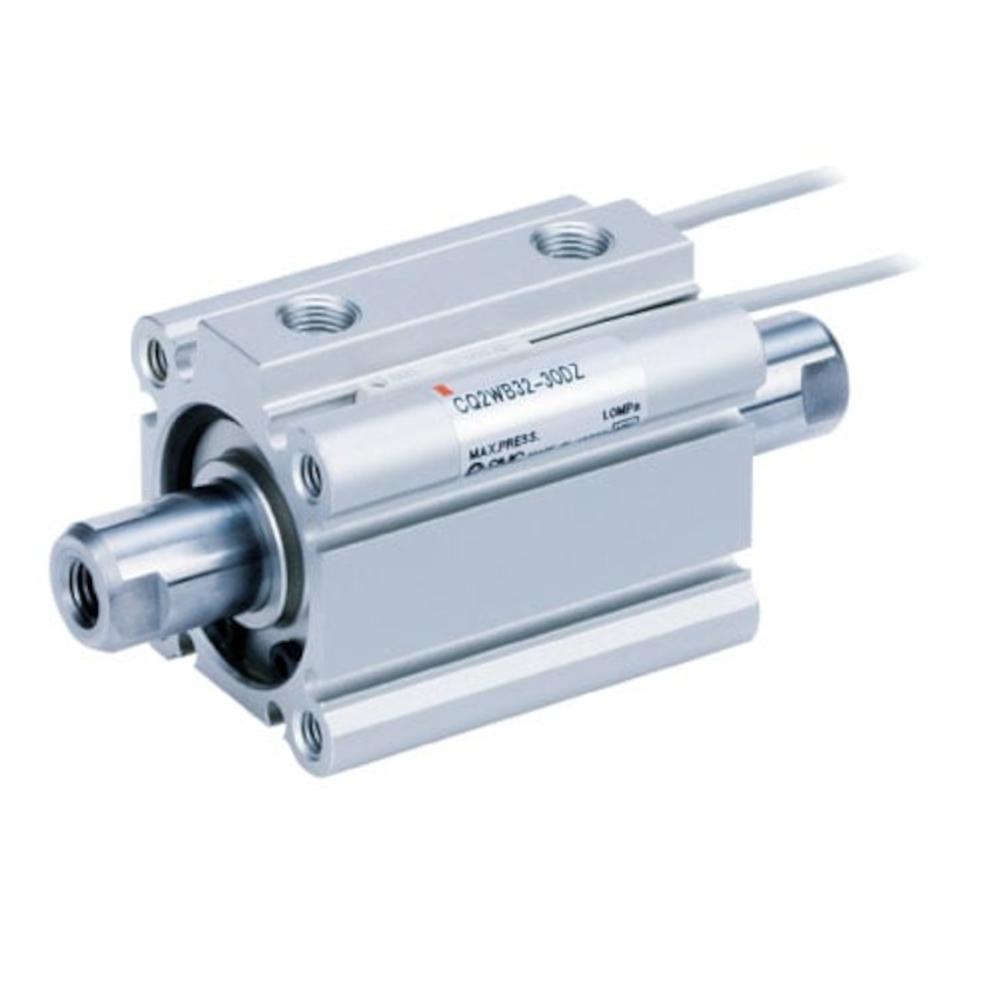

- SMC CQ2KWB-DMZ -kompaktisylinteri on kaksitoiminen pneumaattinen sylinteri, jossa on kierrereiät molemmilla puolilla ja vääntösuojattu läpimenevä männänvarsi.
- Vääntösuojattu jatkuva männänvarsi estää pyörimisen ja mahdollistaa tarkan lineaarisen liikkeen sekä voimansiirron sylinterin molemmille puolille.
- Männänvarren päässä on ulkokierre.
- Sylinteri on suunniteltu ilman vaimennusta ja se on tarkoitettu kompaktiksi sarjaksi pneumaattisiin sovelluksiin.
- Läpireiän ansiosta osat voidaan kiinnittää suoraan kiinnityspintaan läpimenevien pulttien avulla.
- Materiaali kotelo, mäntä, sylinterikansi - alumiiniseos
- Männänvarren materiaali - teräs
- Tiivistemateriaali - NBR
- Toiminta - Kaksitoiminen, männänvarren läpi kulkeva (pyörimissuojattu)
- Keskikokoinen - Paineilma
- Testipaine - 15 bar
- Suurin käyttöpaine - 10 baaria
- Minimikäyttöpaine - 0,5 bar
- Ympäristön ja väliaineen lämpötila -10–70 °C (ei jäätynyt)
- Voitelu - Ei vaadita (käyttöikäinen voideltu)
- Männän nopeus - 50 - 500 mm/s
- Vaimennus - Ilman vaimennusta
- Sallittu liike-energia - 0,15 - 0,77 J
- Männänvarren pyörimistoleranssi - ±0,8°
- Paineilmaliitäntä - G 1/8" tai G 1/4"
- Männänvarren kierre - ulkokierre M14 x 1,5 tai M18 x 1,5
- Leveys - 49,5–84 mm
- Korkeus - 45–77 mm
- Pituus - 116,5–209 mm
- Paino - 342–1202 g
