Käyttöalue

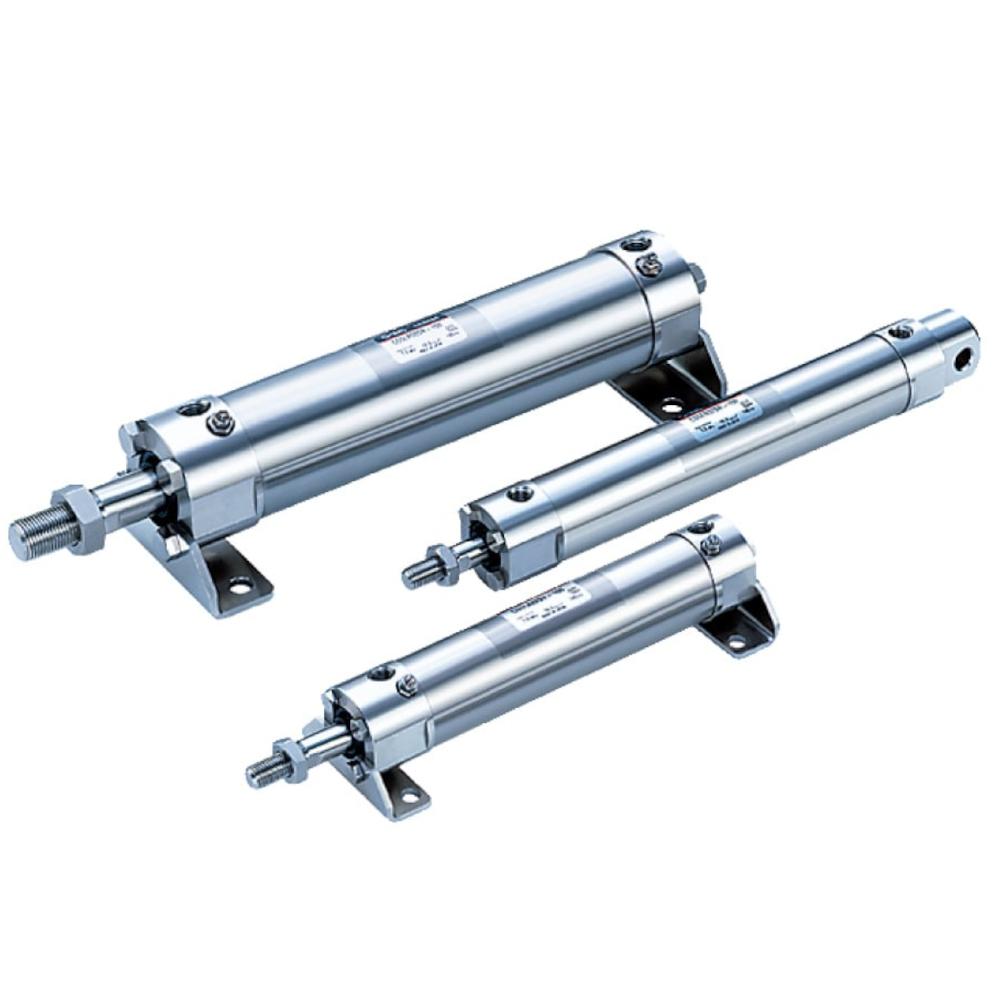

- SMC CJ5BSV -pyöreä sylinteri on suunniteltu valmistusteollisuuden ja automaatiotekniikan sovelluksiin.
- Se soveltuu käytettäväksi ympäristöissä, joissa on roiskevettä, esimerkiksi elintarvikkeiden jalostusalueilla, mutta ei suorassa kosketusalueella elintarvikkeiden kanssa.
- Tyypillisiä sovelluksia ovat lineaariset liikkeet paineilmalla toimivissa pneumaattisissa järjestelmissä.
- Klooria ja rikkiä sisältäville aineille suositellaan FKM-tiivisteillä (fluoroelastomeeri) varustettua versiota, vaikka soveltuvuus on tarkistettava etukäteen.
- SMC CJ5BSV -pyöreä sylinteri on valmistettu ruostumattomasta teräksestä SUS304/1.4301 standardin DIN 1.4301 mukaisesti ja varustettu FKIM-tiivisteillä.
- Se on kaksitoiminen, siinä on yksipuolinen männänvarsi ja joustava vaimennus.
- Elintarviketeollisuudessa käytetty rasva on FDA:n ohjeiden mukaista.
- Sylinteri voidaan purkaa tiivisteiden vaihtamiseksi, mikä pidentää sen käyttöikää.
- Kaikki ulkoiset osat on valmistettu ruostumattomasta teräksestä.
- Kiinnittimet on elektrolyyttisesti kiillotettu; siksi ne ovat sileämpiä ja estävät nesteiden ja vieraiden aineiden kertymisen.
- Käyttämättömien liitoskierteiden tulpat estävät jäämien kertymisen kierteisiin.
- Materiaali - Ruostumaton teräs SUS304/1.4301
- Tiivisteet, Vedenpitävät pyyhkijät - FKM
- Toiminto - Kaksitoiminen
- Keskikokoinen - Paineilma
- Testipaine - 10 bar
- Suurin käyttöpaine - 7 bar
- Minimikäyttöpaine - 1 bar
- Ympäristön ja väliaineen lämpötila -10 - 70 °C
- Vaimennus - Joustava vaimennus
- Voitelu - Ei vaadita (käyttöikäinen voideltu)
- Kokoonpano - Perusversio
- Iskun toleranssi - +1,0
- Männän nopeus - 50 - 750 mm/s
- Sallittu liike-energia - 0,035 tai 0,09 J
- Ilmaliitäntä - M5 x 0,8
- Männänvarren kierre - M4 x 0,7 tai M5 x 0,8
- Männän halkaisija 10 tai 16 mm
- Isku - 15 - 200 mm
- Leveys / Korkeus - 15 tai 18,3 mm
- Pituus - 89 - 275 mm
- Paino - 56–183 g
