Artikkelinro:
202813311000
Käyttöalue

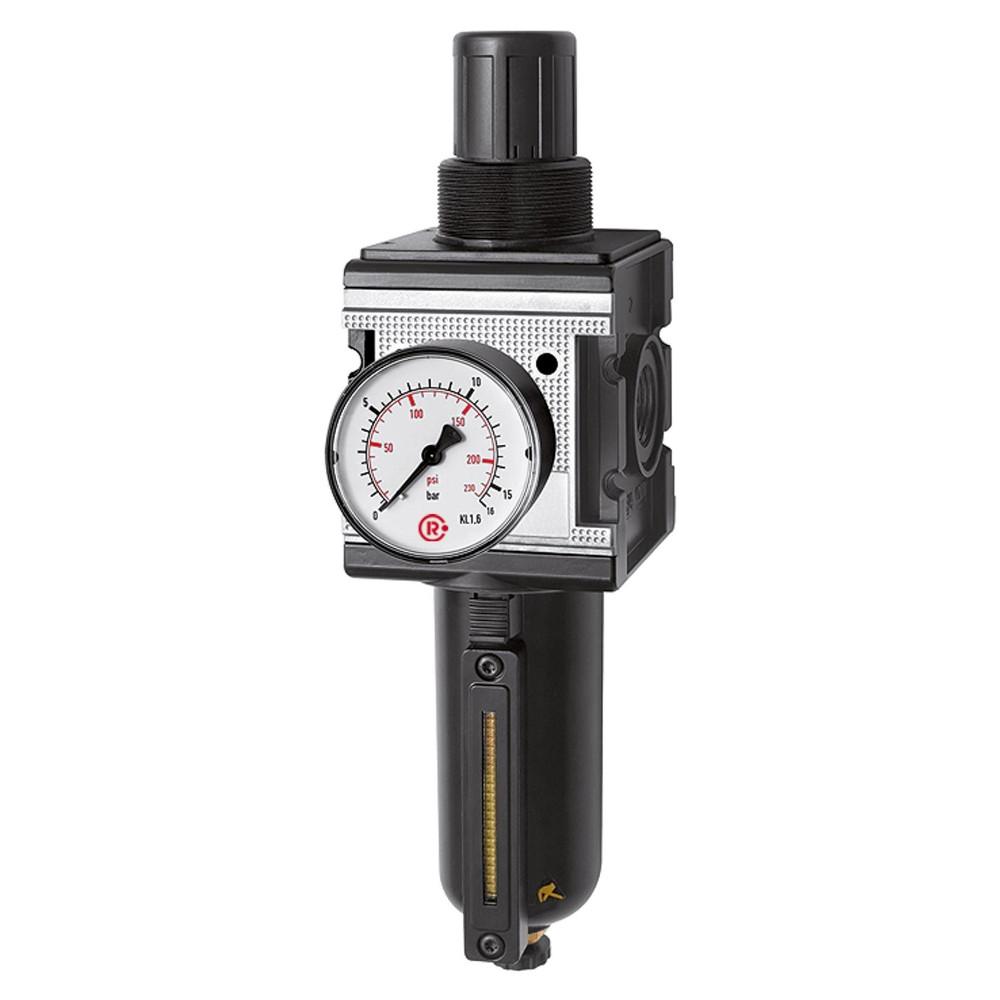

- Metallisäiliöllinen "multifix"-suodatinsäädin soveltuu paineilman suodattamiseen ja säätöön pneumaattisissa järjestelmissä.
- »Multifix«-suodatinsäädintä koossa BG 4, jossa on liitäntä G 1, käytetään paineilman suodatukseen ja säätöön pneumaattisissa järjestelmissä.
- Se on varustettu 5 µm:n suodattimella, kestävällä metallisäiliöllä, jossa on näköputki, ja integroidulla manometrillä, ja se kattaa 0,5–10 baarin säätöalueen ja enimmäistulopaineen 20 baarissa.
- Suodatinsäätimessä on puoliautomaattinen lauhteenpoistin (HA), ja se on suunniteltu käytettäväksi teollisuuden paineilmajärjestelmissä.
- Sarja - multifix
- Kotelon materiaali - painevalettu alumiini
- Jousikuvun materiaali - POM-messinki
- Tiivistemateriaali - NBR
- Säiliö - Metallinen säiliö, jossa on tähystysputki
- Lauhteenpoistin - puoliautomaattinen
- Kierre - G 1"
- BG-4
- Suurin tulopaine: -20 bar
- Keskilämpötila - -10°C - 60°C
- Ympäristön lämpötila -10 °C - 60 °C
- Virtausnopeus - 12000 l/min
- Virtausnopeuden mittaus - paineilla P1 = 10 bar, P2 = 6,3 bar ja painehäviöllä Δp = 1 bar
- Säätöalue - 0,5 - 10 bar
- Painemittarin lukema - 16 bar
- Nimellishalkaisija - 20 mm
- Suodattimen hienous - 5 µm
- Ilman omakulutus - Kyllä
- Ilman suurin omakulutus: - 1,5 l/min (riippuen toisiopaineesta)
- Leveys - 85 mm
- Korkeus - 314 mm
